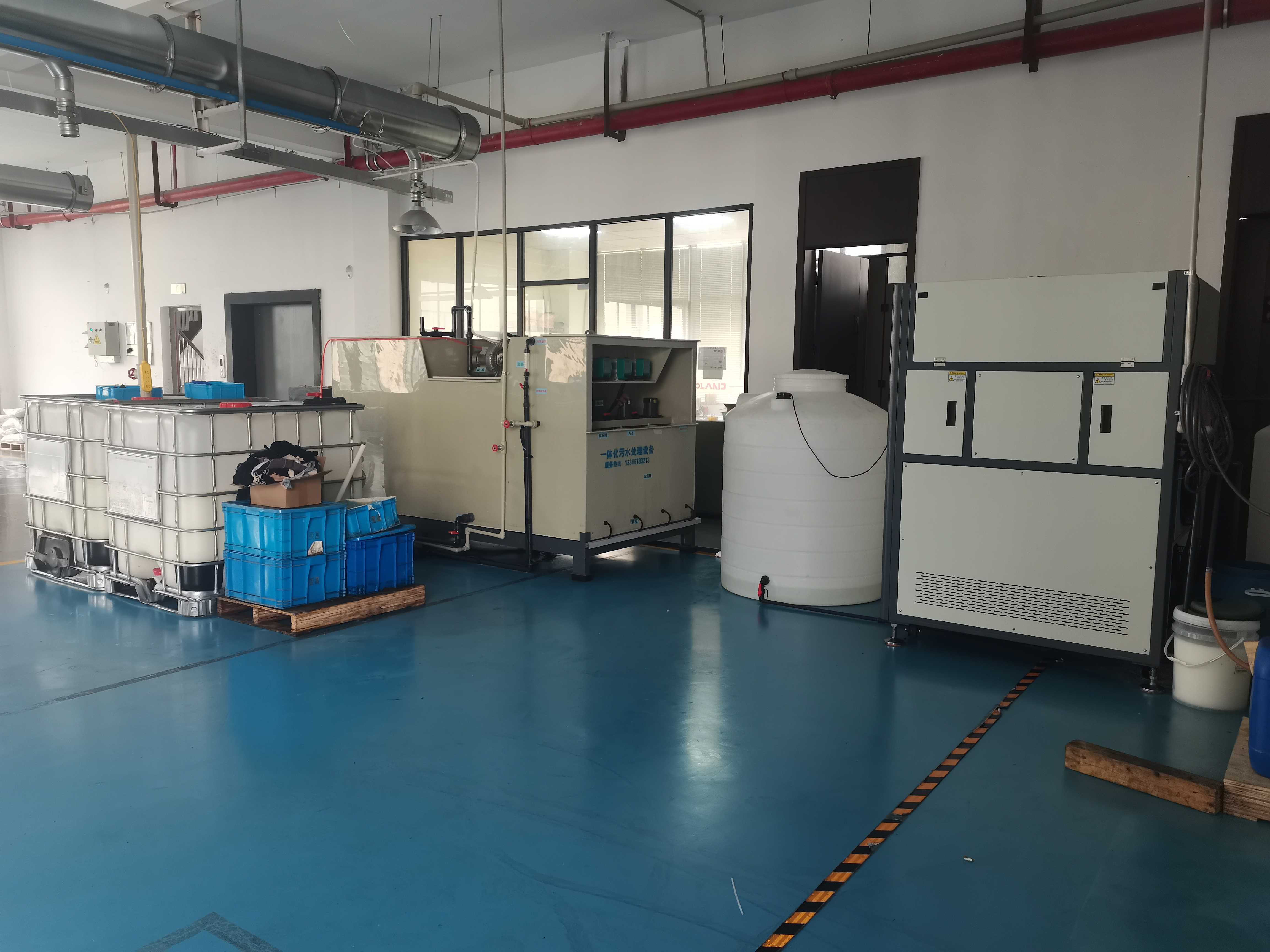

EDY-500 研磨清洗废水处理设备

外  尺 ：长宽高 3600X1800X1800mm
功  率 ：5 . 5KW
处理量 ：5T/D    8- 10h
压滤机 ：10 平方液压
其  它 ：根据水样会调整相关匹配

1. 设计原则

本设计遵循以下原则进行工艺路线选择及工艺参数的确定；

1. 设计处理工艺采用成熟合理先进的处理工艺；
2. 废水处理工程具备适当安全系数，各工艺参数选择略有富余；
3. 在达标处理工艺条件原则下，设计最节省建设投资及操作运行费用低廉的处理设备；
4. 处理设备具有运行效率高、处理效果稳定、一定抗冲击能力；
5. 处理设备能操作简单、维修方便、弹性大、工人劳动条件好。

2. 改善设计范围

1. 本项目工作范围只在废水处理站区域内;
2. 自来水、电缆由业主接到废水站区域内;

3. 系统水量、水质要求
   1. 设计水量

    设计处理能力:4m³/day

1. 2. 设计水质：(单位: mg/L)

1. 3. 出水标准：

《城市污水再生利用工业用水水质》（GB/T19923-2005）表1洗涤用水水质要求

1. 4. 废水处理工艺系统说明：

公司在生产过程中产生的研磨抛光与超声波清洗废水含油渍、金属成份、表面活性剂等污染物质，以COD高、氨氮、悬浮物浓度高的较难处理为特点，并且可生化性较差。如不进行预处理，提高其可生化性，很难使之达到降解要求。针对该清洗废水这些特点，本方案预处理采用协同强氧化+中和+絮凝沉淀+接触氧化，使得预处理后的清洗废水再进行后续RO浓缩、浓水蒸馏工艺处理。

1. 5. 废水处理工艺流程

4. 主要单元说明
   1. 高级氧化混凝处理系统

该处理单元在超声氧化反应后进行PH调节、盐析、PAC、PAM，并控制在线pH为8-9，通过机械搅拌充分混合反应，使污水中的悬浮颗粒及胶体颗粒互相产生凝聚作用形成絮体。经过第一道混凝沉淀，CODcr能降40%左右，达到良好的物化效果。然后进入接触氧化处理系统。该系统生物处理工艺采用水解酸化+生物接触氧化池。沉淀法处理反应单元主要是要将废水中存在的酸碱、油质、金属成份、悬浮物及部分胶体物质，处理后的进入水解处理单元，这个反应过程叫物化处理过程，有利于提高后续的处理。

1. 1. 1. PH调整混凝池：

在PH调整池中加酸加碱药剂调整PH值，经盐析分离，同时对水中的含磷污水分离。酸碱污水进行PH调整之后，同时加入PAC,聚合氯化铝是一种无机高分子化合物，一般认为是一种络合物（配位化合物），氢氧根和氯根是配位体，是通过羟基起架桥作用交联形成的聚合物；分子中所带的羟基数量不等。聚合氯化铝水解过程中伴随有电化学、凝聚、吸附、沉淀等物理化学过程，污泥处理达到环保要求。

1. 1. 2. 胶凝池:

用PAM中的酰胺基可与许多物质亲和、吸附、形成氢键的特性，使之在被吸附的粒子间形成桥联,产生絮团，而加速微粒子的下沉,能够有效的去除原水中的悬浮物和胶体物质，降低出水浊度和COD。

1. 1. 3. 一次沉淀池：

能够去除有机物、无机性可沉悬浮物和胶体混凝物。

1. 1. 4. 中和池:

调整PH值达到最佳PH状态进入水解

1. 1. 5. 污泥浓缩池：

降低污泥含水率，减少污泥体积，以利于后续处理与利用。

1. 2. 水解处理系统
      1. 生物接解氧化法

生物接解氧化法是介于活性污泥法和生物滤池之间的生物膜法工艺;池内设有生物填料，它是微生物的栖息场地。部分微生物以生物膜的形式固着生长在填料的表面，部分则是絮状悬浮生长在水中。生物接触氧化法中微生物所需的氧通过鼓风曝气系统供给。当生物膜生长至一定的厚度时，微生物将由缺氧而进行厌氧代谢，造成老化生物膜的脱落，并促成新的生物膜的生长。

1. 1. 2. 生物接触氧化法的主要特点如下：
1. 生物填料的比表面积大，池内的充氧条件良好，所以较其它反应器而言，池内单位容积的生物固体量高，具有较高的容积负荷。
2. 因为部分微生物固着生长在填料表面，生物接触氧化法不需要设污泥回流系统，不存在污泥膨胀问题。
3. 由于氧化池内生物固体量多，水流属完全混合性，因此生物接触氧化法对水质水量的骤变有较强的适应性。
4. 当有机容积负荷较高时，其F/M比了也可以保持一定的水平，因此污泥产量相对较小。生物接触氧化池设计采用推进式的廊道反应池，在池内安装生物填料，其填充率为65%，由三罗茨风机向微生物供氧，曝气装置采用高充气效率的微孔曝气软管(DN80)或者细气泡散气盘。为了能有效的去除废水中的氨氮。将接触氧化段出水部分回流至水解酸化进行反硝化脱氮。回流比设计采用1/3-1/2。
